Haussteuerung mit der Logo von SIEMENS
1 Aufgabe
Einführung/Einleitung
In einem Wohnhaus sollen folgende Funktionen manuell oder automatisch gesteuert werden:
�� Rollläden
�� Dachluken
�� Innen- und Außenbeleuchtung inklusive Panikschaltung
�� Heizung
�� Gartenbewässerung
Über eine Wahltaste kann der manuelle oder automatische Modus angewählt werden. In Abhängigkeit von Zeit und Tag werden die Rollläden automatisch geöffnet oder geschlossen, und die Gartenbewässerung ein- und ausgeschaltet. Abhängig von der Temperatur können die Dachluken automatisch geöffnet oder geschlossen und die Heizungen ein- oder ausgeschaltet werden. Wird für die Rollläden der Wartungsbetrieb eingestellt, ist das manuelle oder automatische Schließen blockiert. Die Zustände der jeweiligen Hausfunktionen werden auf einem Textdisplay angezeigt.
2 Lösung
2.1 Übersicht Gesamtlösung
Abbildung 2-1
In der Automatisierungslösung werden in einem Verteilerkasten eine LOGO! 0BA7 (1) als Master und eine als Slave eingesetzt, welche über ein Compact Switch Modul (6) miteinander kommunizieren.
An das RTD-Erweiterungsmodul (5) sind jeweils ein PT100- (9) und PT1000- (10) Temperaturfühler angeschlossen, mit deren Hilfe die Temperaturen in verschiedenen Gebäudebereichen geregelt werden können. Über DM16 24R (2) oder DM8 24R (3) Erweiterungsmodule, können jederzeit weitere Ein- und
Ausgänge der Projektierung hinzugefügt werden. Über Taster werden die Rollläden (14) und die Dachluke (12), manuell geöffnet oder geschlossen. Manuell können über Taster (12) das Außenlicht und die Innenbeleuchtungen an und ausgeschaltet werden. Über einen Zentral-Aus Taster werden alle Lichter
ausgeschaltet. Für jeden Taster im Haus ist eine Panikfunktion projektiert, so dass bei Drücken länger als 3 Sekunden alle Lichter für eine bestimmte Zeit einschalten, und mit automatischer Zeitverzögerung oder erneutem Drücken von 3 Sekunden ausschalten. Ein FI-Schutzschalter (18) sorgt für die notwendige Sicherheit. Zusätzlich kann über Leitungsschutzschalter (16, 17) die Stromversorgung für die erste, zweite

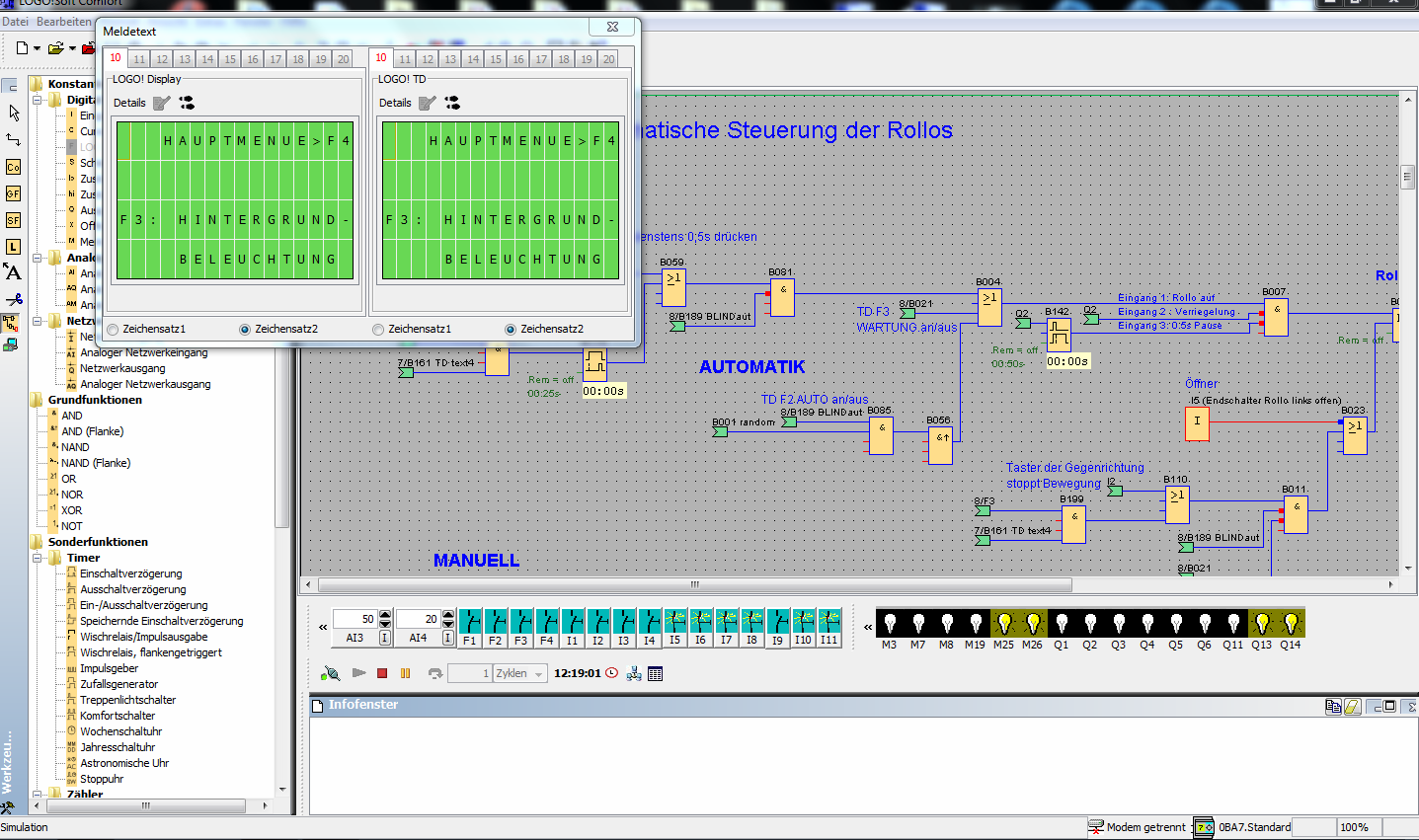

oder dritte Zeile des Verteilerkastens abgeschaltet werden. Über LOGO! TD (8) können die Rollläden, die Lichter und die Dachluke zentral gesteuert und der Automatikmodus ein- und ausgeschaltet werden. Ebenso ist das Ein- und Ausschalten des Wartungsbetriebs für die Rollläden, der Gartenbewässerung, sowie das Ändern der Sollwerte für die Heizungen möglich.
Vorteile/Nutzen
�� Einfaches Ausführen und übersichtliche Bedienung und Überwachung einer Haussteuerung mit LOGO! OBA7 und LOGO! TD
�� Einstellbare automatische Funktion der Haussteuerung mit Zeiten und Tagen, die individuell angepasst werden können
�� Schutz der Rollläden bei Wartungsarbeiten
�� Exzellente Energieeffizienz durch Überwachung der Heizung in Abhängigkeit von der Raumtemperatur und dem vorgegebenen Sollwert
�� Zentrale Haussteuerung über LOGO! TD
�� Anwesenheitssimulation bei Abwesenheit durch automatisches Auf- und Abfahren der Rollläden über einen Zufallsgenerator
�� Gleichzeitiges An- und Ausschalten aller Lichter über Paniktaster
�� Steuerung von weiteren Bereichen und Funktionalitäten einer Haussteuerung über die noch freien Ein- und Ausgänge
|
